Kippwaagen-Regenmesser: Aufbau, Funktionsweise und Genauigkeit

Ein Kippwaagen-Regenmesser misst Niederschlag, indem er das aufgefangene Wasser in kleine, exakt bemessene Portionen zerlegt und diese zählt. Unter dem Auffangtrichter sitzt eine zweikammerige Wippe, die bei einer definierten Wassermenge umkippt, sich entleert und dabei die zweite Kammer unter den Zulauf schiebt. Jede Kippbewegung entspricht einem festen Niederschlagsbetrag, üblich sind 0,1 oder 0,2 Millimeter. Die Gesamtmenge ergibt sich aus der Anzahl der Kippungen, aus ihrem zeitlichen Abstand lässt sich zusätzlich die Niederschlagsintensität berechnen.

Das Verfahren ist mechanisch einfach, benötigt für die eigentliche Messung keine Stromversorgung und ist damit das weltweit am weitesten verbreitete Prinzip der automatischen Niederschlagserfassung. Es hat allerdings charakteristische Schwächen: Bei sehr starkem Regen misst es systematisch zu wenig, bei sehr schwachem Niederschlag registriert es unter Umständen gar nichts, und Verschmutzung des Trichters kann die Messung vollständig ausfallen lassen. Wer Werte aus einer Wetterstation richtig einordnen will, sollte beide Seiten kennen.

Was ein Kippwaagen-Regenmesser ist

Der Kippwaagen-Regenmesser gehört zur Gruppe der Niederschlagsmesser, für die in der Fachliteratur auch die Bezeichnungen Ombrometer, Pluviometer oder Hyetometer verwendet werden. Er zählt zu den automatisch registrierenden Geräten, liefert seine Werte also fortlaufend als elektrisches Signal und nicht durch manuelles Ablesen.

Gemessen wird die Niederschlagshöhe in Millimetern. Ein Millimeter Niederschlag entspricht einem Liter Wasser pro Quadratmeter, unabhängig davon, wie groß die Auffangfläche des Geräts tatsächlich ist. Diese Umrechnung ist der Grund, warum Regenmengen verschiedener Stationen überhaupt vergleichbar sind.

Anders als ein reiner Regensensor, der nur meldet, ob es regnet, quantifiziert die Kippwaage die Menge. Und anders als ein einfacher Sammelbehälter liefert sie eine zeitliche Auflösung: Weil jede einzelne Kippung mit Zeitstempel registriert werden kann, entsteht ein Verlauf, aus dem sich Regenraten, Minutenwerte und Ereignissummen ableiten lassen.

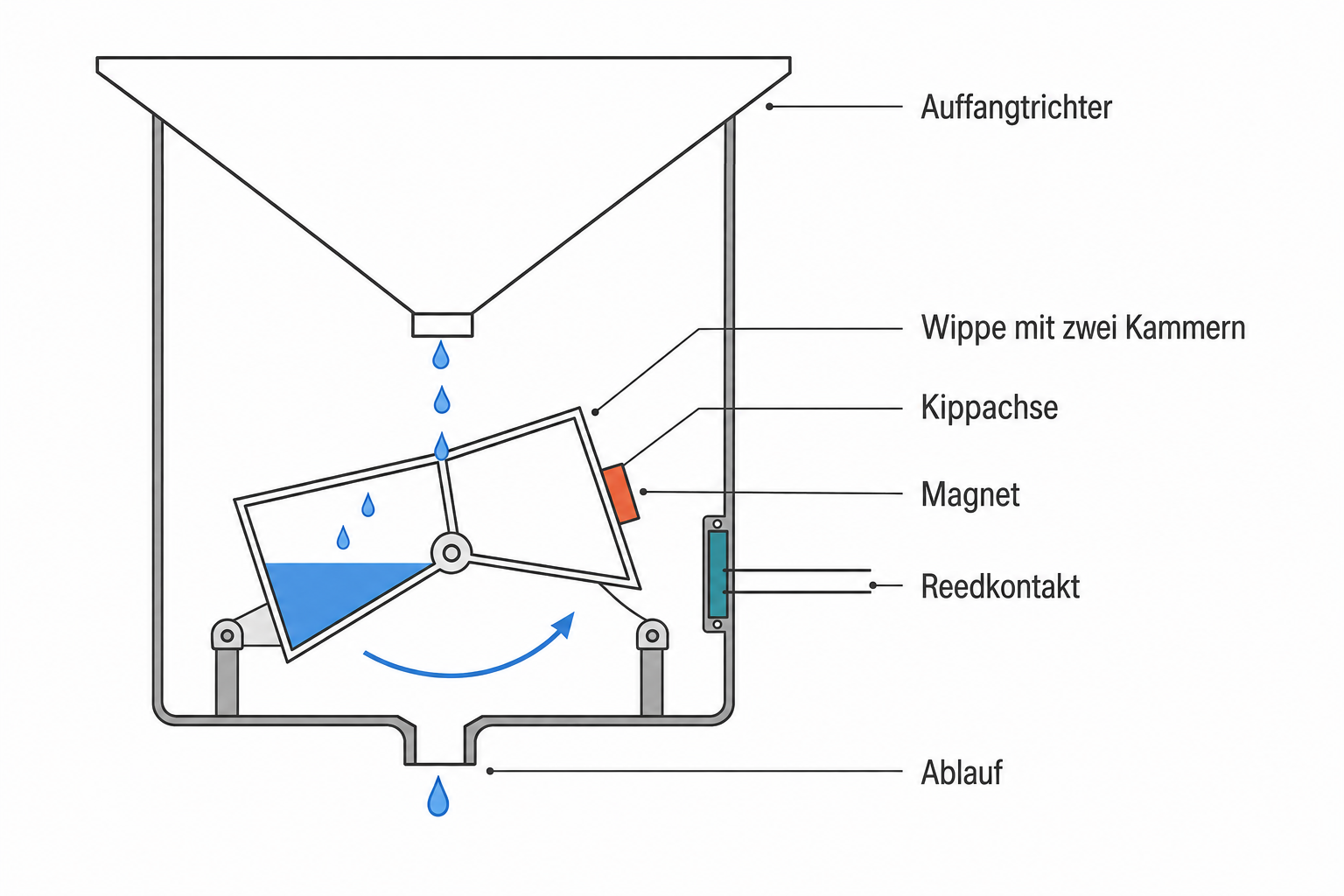

Aufbau des Messgeräts

Der Aufbau ist überschaubar und über die Hersteller hinweg weitgehend einheitlich. Ganz oben sitzt der Auffangtrichter mit einer definierten Auffangfläche und einem scharfkantigen, waagerecht ausgerichteten Rand. In Deutschland ist eine Auffangfläche von 200 Quadratzentimetern verbreitet, weil sie dem klassischen Hellmann-Standard entspricht; im hydrologischen Bereich sind auch größere Flächen von 400 oder 500 Quadratzentimetern üblich.

Unter dem Trichter läuft das Wasser über eine Düse oder einen Auslauf auf die Wippe. Diese besteht aus zwei spiegelbildlichen Kammern, die auf einer reibungsarm gelagerten Achse sitzen. Füllt sich eine Kammer bis zum eingestellten Volumen, kippt die Konstruktion durch das eigene Gewicht, entleert sich in Richtung Ablauf und bringt die Gegenkammer in Füllposition. Anschläge oder Justierschrauben begrenzen den Weg der Wippe und legen fest, bei welcher Wassermenge der Umschlag erfolgt.

Die Erfassung der Kippbewegung erfolgt in aller Regel magnetisch. An der Wippe sitzt ein kleiner Magnet, gegenüber ein fest montierter Reedkontakt. Bei jedem Umschlag schließt der Kontakt kurz und erzeugt einen Impuls, den ein Datenlogger, eine Wetterstationskonsole oder ein Mikrocontroller zählt. Für diesen Vorgang wird keine externe Energie benötigt, die Kippung selbst wird allein durch das Gewicht des Wassers ausgelöst. Genau das macht das Prinzip für abgelegene Messstellen mit Batterie- oder Solarversorgung attraktiv.

Von der Kippbewegung zur Niederschlagsmenge

Die Umrechnung ist reine Geometrie. Das Volumen, das eine Kammer bis zum Kippen aufnimmt, wird auf die Auffangfläche des Trichters bezogen. Bei einer Auffangfläche von 200 Quadratzentimetern und einer gewünschten Auflösung von 0,2 Millimetern ergibt sich ein Kippvolumen von vier Millilitern, weil vier Kubikzentimeter Wasser auf 200 Quadratzentimetern eine Wasserhöhe von 0,02 Zentimetern bilden. Dass ein Milliliter Wasser praktisch genau ein Gramm wiegt, vereinfacht sowohl die Konstruktion als auch die Kontrolle im Feld.

Für die Tagessumme zählt das System schlicht die Impulse und multipliziert sie mit dem Betrag je Kippung. Für die Intensität wird der zeitliche Abstand zwischen zwei Kippungen ausgewertet: Kippt eine Wippe mit 0,2 Millimetern Auflösung alle 36 Sekunden, entspricht das einer Regenrate von 20 Millimetern pro Stunde. Eine hochwertige Auswertung nutzt deshalb nicht nur die Anzahl der Impulse, sondern auch deren Zeitpunkte.

Daraus folgt eine wichtige Eigenschaft: Zwischen zwei Kippungen weiß das Gerät nichts. Bei leichtem Nieselregen kann eine halbe Stunde vergehen, bis der Schwellenwert erreicht ist. Die Regenrate erscheint dann rückwirkend als Sprung, nicht als kontinuierlicher Verlauf. Kurzzeitwerte aus Kippwaagen sind bei schwachem Niederschlag daher grundsätzlich grob.

Kippwaage und Kipplöffel: der konstruktive Unterschied

Im Sprachgebrauch werden beide Begriffe oft gleichgesetzt, technisch bezeichnen sie zwei Bauformen. Die eigentliche Kippwaage besitzt eine zweigeteilte Messkammer. Während des Umschlagens fängt die zweite Kammer bereits das nachlaufende Wasser auf, sodass im Kippmoment möglichst wenig verloren geht.

Der Kipplöffel ist dagegen wie ein Löffel geformt und kann nur auf einer Seite Wasser aufnehmen. Während der Bewegung fällt zulaufendes Wasser für einen kurzen Moment ins Leere. Bei geringer Regenrate spielt das keine Rolle, bei hoher Intensität summiert sich der Effekt.

In der Praxis wird der Begriff Kippwaage inzwischen als Oberbegriff für beide Varianten verwendet, ebenso wie die englische Bezeichnung tipping bucket. Wichtiger als der Name ist ohnehin, wie sauber ein konkretes Gerät gefertigt und justiert ist.

Auflösung: warum feiner nicht automatisch besser ist

Gebräuchlich sind Auflösungen von 0,1 bis 0,5 Millimetern je Kippung, für spezielle hydrologische Anwendungen auch gröbere Werte. Im Hobbybereich sind 0,1, 0,2 und 0,254 Millimeter verbreitet, wobei der krumme Wert schlicht aus der Umrechnung von einer hundertstel Zoll stammt.

Eine feine Auflösung erfasst schwachen Niederschlag früher und liefert glattere Intensitätsverläufe. Sie erhöht aber die Anzahl der Kippvorgänge und damit die Häufigkeit, mit der der systematische Verlust im Kippmoment auftritt. Eine grobe Auflösung reduziert diesen Effekt, verschluckt dafür geringe Mengen: Bleibt am Ende eines Ereignisses Restwasser in der Kammer, das den Schwellenwert nicht erreicht, verdunstet es und taucht in keiner Statistik auf.

Beide Effekte lassen sich nicht gleichzeitig minimieren. Die Wahl der Auflösung ist deshalb immer ein Kompromiss zwischen Empfindlichkeit bei Nieselregen und Robustheit bei Starkregen.

Systematische Messfehler und ihre Ursachen

Niederschlagsmessung wirkt simpel, ist in der Praxis aber mit vergleichsweise großen Unsicherheiten behaftet. Messabweichungen von zehn bis zwanzig Prozent gelten allgemein als kaum vermeidbar, unter ungünstigen Bedingungen fällt der Fehler höher aus. Die Ursachen lassen sich gut trennen.

Unterschätzung bei hoher Intensität

Der bekannteste Effekt betrifft Starkregen. Der eigentliche Kippvorgang dauert nur den Bruchteil einer Sekunde, in dieser Zeit läuft aber weiter Wasser nach. Ein Teil davon geht am Auffangbereich vorbei oder spritzt heraus. Da der Fehler pro Kippung entsteht und bei hoher Intensität sehr viele Kippungen in kurzer Folge auftreten, wächst die Abweichung mit der Regenrate. Laborvergleiche verschiedener Geräte zeigen durchweg eine mit der Intensität zunehmende Unterschätzung; die berichtete Spanne reicht je nach Bauart und Rate von wenigen Prozent bis in den deutlich zweistelligen Bereich. Genau bei den Ereignissen, die für Warnungen und Abflussberechnungen am wichtigsten sind, misst eine unkorrigierte Kippwaage also tendenziell zu wenig.

Benetzung und Verdunstung

Ein Teil des Wassers bleibt als Film an Trichter, Auslauf und Kammerwänden haften und verdunstet, bevor er zur Kippung beiträgt. Bei feintropfigem Niederschlag und warmem Gerät kann das dazu führen, dass ein schwaches Ereignis vollständig unbemerkt bleibt. Je mehr Kippungen pro Ereignis stattfinden, desto geringer fällt der relative Anteil dieses Verlusts aus.

Windfehler

Der größte Einzelfehler der Niederschlagsmessung entsteht gar nicht im Gerät, sondern darüber. Wind erzeugt über der Trichteröffnung eine Strömung, die leichte Tropfen und besonders Schneeflocken über das Gerät hinwegträgt. Der Auffangtrichter fängt dann weniger, als tatsächlich fällt. Ein Windschutzring mindert den Effekt, beseitigt ihn aber nicht.

Verschmutzung und Blockade

Laub, Pollen, Insekten, Vogelkot oder eine einzelne Kiefernnadel im Sieb können den Zulauf verengen oder komplett verschließen. Der Ausfall ist tückisch, weil er sich nicht als Fehlermeldung zeigt, sondern als null Millimeter. Eine Station, die während eines Gewitters trocken meldet, ist ein typisches Symptom. Ebenso können Spinnweben oder Ablagerungen die Wippenlagerung schwergängig machen und den Kippzeitpunkt verschieben.

Schräglage

Steht das Gerät nicht exakt waagerecht, kippt die Wippe auf einer Seite früher als auf der anderen. Beide Kammern arbeiten dann mit unterschiedlichen effektiven Volumina, und die Summe wird systematisch verfälscht. Die Ausrichtung mit der Wasserwaage bei der Montage ist deshalb kein Detail, sondern eine Grundvoraussetzung.

Fester Niederschlag und Winterbetrieb

Schnee, Graupel und Hagel können eine Kippwaage nur dann auslösen, wenn sie vorher schmelzen. Unbeheizte Geräte registrieren winterlichen Niederschlag daher verzögert oder gar nicht, unter Umständen erst beim Tauwetter Tage später. Für die Zuordnung zum richtigen Tag ist das ein erhebliches Problem.

Beheizte Ausführungen lösen das mit Heizfolien an Trichter, Messeinrichtung und Ablauf. Der Preis dafür ist ein zusätzlicher Verdunstungsverlust: Wird zu kräftig geheizt, verdampft ein Teil des geschmolzenen Wassers, bevor es die Wippe erreicht. Bei sehr feinem Schneefall oder Nieselregen kann die Messung dadurch deutlich zu niedrig ausfallen. Eine bedarfsgerechte, temperaturgeregelte Heizung ist einer dauerhaft laufenden vorzuziehen.

Für Standorte mit hohem Schneeanteil ist das Kippwaagenprinzip generell nur eingeschränkt geeignet. Dort haben wägende Verfahren klare Vorteile, weil sie den Niederschlag unabhängig vom Aggregatzustand über das Gewicht erfassen.

Standort und Aufstellung

Die Aufstellung entscheidet über die Qualität der Daten oft stärker als die Bauart des Sensors. Als Faustregel gilt, dass umgebende Hindernisse mindestens doppelt so weit entfernt stehen sollten, wie sie hoch sind. Ein zwei Meter hohes Gartenhaus braucht also vier Meter Abstand. Zu nah stehende Bäume, Wände oder Dächer erzeugen Abschattung, Verwirbelung und Tropfwasser.

Für die Höhe der Auffangfläche ist im Flachland ein Meter über Grund üblich, im Bergland wegen möglicher Schneedecken auch 1,5 bis 2 Meter. Je höher das Gerät montiert wird, desto größer wird der Windfehler. Die verbreitete Montage auf Dächern oder Masten ist deshalb bequem, meteorologisch aber ein Kompromiss.

Wichtig ist außerdem ein stabiler, schwingungsarmer Untergrund. Vibrationen, etwa durch einen schwankenden Mast, können bei empfindlich justierten Wippen Fehlkippungen auslösen und Niederschlag vortäuschen, der nie gefallen ist.

Kalibrierung und Wartung

Bei der statischen Kalibrierung wird eine bekannte Wassermenge sehr langsam eingefüllt und gezählt, wie viele Kippungen entstehen. Damit lässt sich prüfen, ob das Kippvolumen dem Sollwert entspricht und ob beide Kammern bei derselben Menge umschlagen. Ein einseitig verstellter Anschlag ist eine der häufigsten Fehlerquellen überhaupt.

Diese Methode bildet allerdings nur den Zustand bei nahezu null Intensität ab. Um das Verhalten bei Starkregen zu erfassen, muss Wasser mit definierten Durchflussraten zugeführt werden, etwa über eine Schlauchpumpe oder eine Mariotte-Flasche. Aus dem Vergleich von gemessener und erwarteter Menge bei mehreren Raten entsteht eine gerätespezifische Korrekturfunktion. Für Messnetze mit hydrologischem Anspruch ist eine solche dynamische Kalibrierung der Standard, im Hobbybereich wird sie praktisch nie durchgeführt.

Eine praxistaugliche Alternative ist der Parallelbetrieb mit einem manuellen Sammelgefäß nach Hellmann-Bauart. Über mehrere Regenereignisse hinweg zeigt der Vergleich zuverlässig, ob das automatische Gerät systematisch zu viel oder zu wenig meldet. Zur regelmäßigen Wartung gehören darüber hinaus die Reinigung von Trichter und Sieb, die Kontrolle der Wippenlagerung, die Prüfung der waagerechten Ausrichtung und im Herbst ein häufigerer Blick auf Laubeintrag.

Abgrenzung zu anderen Messverfahren

Manueller Niederschlagsmesser

Der um 1886 von Gustav Hellmann entwickelte Niederschlagsmesser ist ein Sammelgefäß mit definierter Auffangfläche, das täglich zu einem festen Termin abgelesen wird. Er liefert keine zeitliche Auflösung, gilt aber als robuste Referenz für Tagessummen und wird beim Deutschen Wetterdienst bis heute an ehrenamtlich betreuten Niederschlagsstationen eingesetzt.

Wägeprinzip

Hier fällt der Niederschlag in einen Behälter, dessen Gewicht laufend gemessen wird. Fester Niederschlag wird sofort erfasst, ohne dass er zuvor schmelzen muss, und es gibt keinen intensitätsabhängigen Kippfehler. Der Deutsche Wetterdienst nutzt an seinen automatischen Stationen wägende Ombrometer und hat die lange verwendeten Geräte der Pluvio-Baureihe seit Ende der 2010er Jahre schrittweise durch neuere Sensoren mit Selbstentleerung ersetzt. Der Nachteil liegt in Anschaffungspreis, Platzbedarf und Wartungsaufwand.

Piezoelektrische und haptische Sensoren

Diese Sensoren werten den Aufprallimpuls einzelner Tropfen auf eine Sensorfläche aus. Sie haben keine beweglichen Teile, verstopfen nicht und reagieren nahezu verzögerungsfrei auf Regenbeginn. Schwächen zeigen sie bei sehr schwachem Niederschlag, bei Vibrationen und bei festem Niederschlag. In modernen Kompaktwetterstationen sind sie inzwischen weit verbreitet, teils parallel zu einem klassischen Kippsensor.

Distrometer und Radar

Distrometer bestimmen Größe und Fallgeschwindigkeit der Partikel und können daraus auch die Niederschlagsart ableiten, etwa gefrierenden Regen. Wetterradar wiederum misst nicht am Boden, sondern schätzt die Niederschlagsverteilung über große Flächen ab und wird üblicherweise mit Bodenmessungen abgeglichen. Beide ergänzen die punktuelle Messung, ersetzen sie aber nicht.

Häufige Missverständnisse

Ein verbreiteter Irrtum ist, dass eine feine Auflösung gleichbedeutend mit hoher Genauigkeit sei. Die Auflösung beschreibt nur die kleinste registrierbare Stufe, nicht die Richtigkeit der Summe. Ein Gerät mit 0,1 Millimeter Auflösung kann bei Starkregen deutlicher danebenliegen als eine sauber justierte 0,2-Millimeter-Wippe.

Ebenso wenig trifft zu, dass eine Kippwaage im Neuzustand kalibriert sei und dann dauerhaft stimme. Lagerreibung, Ablagerungen, verstellte Anschläge und Materialalterung verändern das Kippverhalten über die Jahre.

Und schließlich beschreibt der Messwert immer nur den Punkt, an dem das Gerät steht. Konvektive Sommerniederschläge können auf wenigen hundert Metern stark variieren. Eine Abweichung zur Nachbarstation ist deshalb kein Beleg für einen Gerätefehler.

Einordnung der Messwerte

Für die meisten Anwendungen ist der Kippwaagen-Regenmesser ein sehr guter Kompromiss aus Kosten, Stromverbrauch, Wartungsaufwand und Datenqualität. Tagessummen und Ereignissummen bei mäßigem Regen sind bei sauberer Aufstellung und regelmäßiger Kontrolle belastbar. Kritisch zu betrachten sind kurze Zeiträume bei sehr schwachem Niederschlag, Spitzenintensitäten bei Starkregen und der gesamte Winterbetrieb ohne Heizung.

Wer Werte aus einer solchen Station weiterverarbeitet, etwa für Bodenfeuchte- oder Bewässerungsmodelle, sollte diese Charakteristik kennen. Die Tendenz zur Unterschätzung bei extremen Ereignissen ist kein Defekt, sondern eine Eigenschaft des Messprinzips.

Fazit

Der Kippwaagen-Regenmesser übersetzt Niederschlag über eine zweikammerige Wippe und einen Reedkontakt in zählbare Impulse und liefert damit Menge und Intensität in einem einzigen, stromsparenden mechanischen Verfahren. Seine Genauigkeit hängt weniger vom Preis des Geräts ab als von Aufstellung, waagerechter Ausrichtung, Sauberkeit und regelmäßiger Kontrolle des Kippvolumens. Die systematischen Grenzen liegen bei Starkregen, bei sehr feinem Niederschlag und bei fester Niederschlagsform. Wo diese Bereiche entscheidend sind, sind wägende Verfahren die genauere, aber deutlich aufwendigere Alternative.
